Universal Kompakt CAN controller styrenhet 12-24V

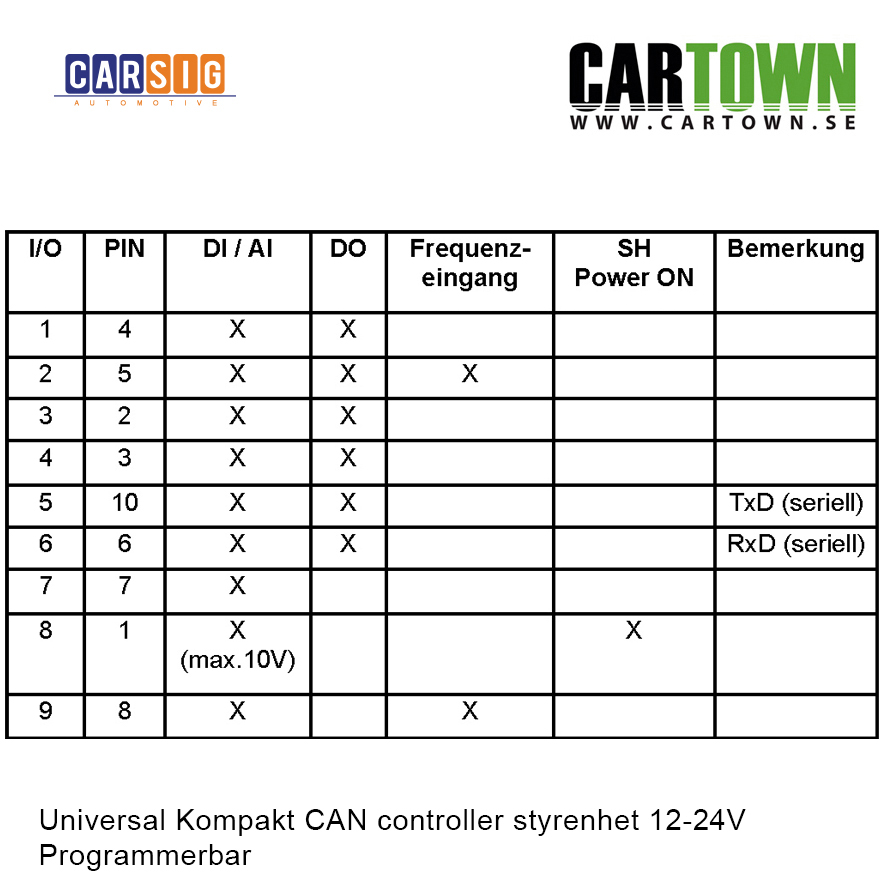

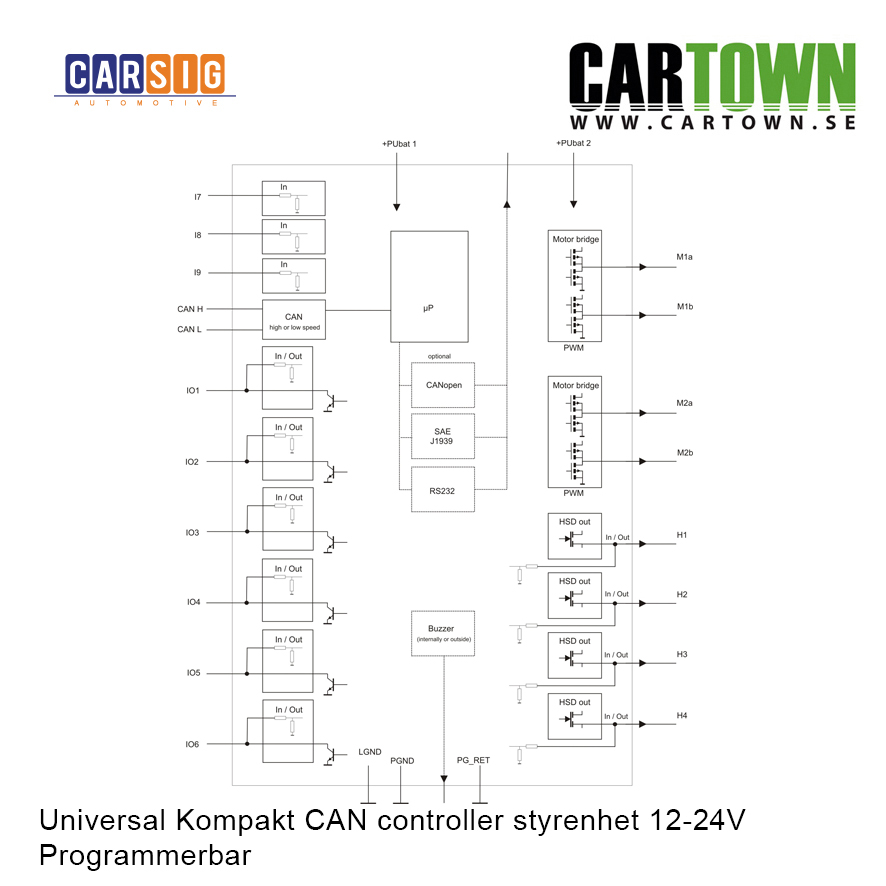

Kompakt CAN-styrenhet - universell och idealisk för användning inom fordonssektorn för applikationer som en decentraliserad funktionsutvidgning, som en oberoende PLC, som en övervakningsenhet eller för att registrera mätvärden. Ingångar/utgångar fritt grafiskt programmerbara med CarsGraf ©. Typiska Användningsområden: Styrenhet för central el, säkringsövervakning, relästyrning, ut-/ingångsutbyggnader, anslutning av binära och analoga givare via CAN-buss. Ingångar: upp till 9 - 9 digitala (tillval 2 frekvensingångar max. 10kHz) eller 9 analoga (0-30V, 10 (12) bitar) Utgångar: upp till 14 - 6 st öppen kollektor 100mA - 4 HSD 1A - 2 motorbryggor 2A (eller 4x HSD 2A eller Low Side 2A eller 4x proportionell styrenhet - Strömreglering) Gränssnitt: - 1 CAN High Speed (CAN Low Speed eller RS232 tillval) Portarna IO1-IO6 kan användas som ingångar eller som utgångar. Portarna IO2 och I9 är användbara som frekvensingångar upp till max. 10 kHz. Motorbryggorna kan även användas som individuella hög-/lågsidiga utgångar. Det finns separata anslutningar för ström- och logikmatningsspänningen. En referensspänning kan uttagas för exakta analoga mätningar (tillval). Intern temperaturmätning. Intern potentiometer. Intern spänningsmätning. Överström / Överbelastningsdetektering motorbrygga 1 & 2. CAN för särskilt tuffa miljöer - Överspänningsskydd upp till ±36 V - Förlust av markskydd, övertemperatur (termisk avstängning) - Skydd och gemensamt läge transient - Skydd på ±100 V. - Bussstiftsfelskydd överstiger ±36 V - Bussstift ESD-skydd överstiger ±16 kV HBM - Kompatibel med ISO 11898-2 CAN-buss-gränssnitt enligt ISO 11898-5: Highspeed CAN väckning på CAN enligt CAN 2.0 B: 29-bitars utökad adressidentifierare Baudhastighet: 20 kBit/s till 1000 kBit/s (250 kBit/s standardvärde) CAN-buss hög eller låg hastighet (andra gränssnitt som CANopen, SAE J1939, RS232 tillval). Använd som master, slavmodul eller expansion (I/O). Programmering kan göras grafiskt eller via C-utvecklingssystem. Funktionsomfånget (minne/registeråtkomst eller busskommunikation) kan begränsas vid grafisk programmering. Programmering med C-utvecklingssystemet kräver programmering och hårdvarukunskap.
