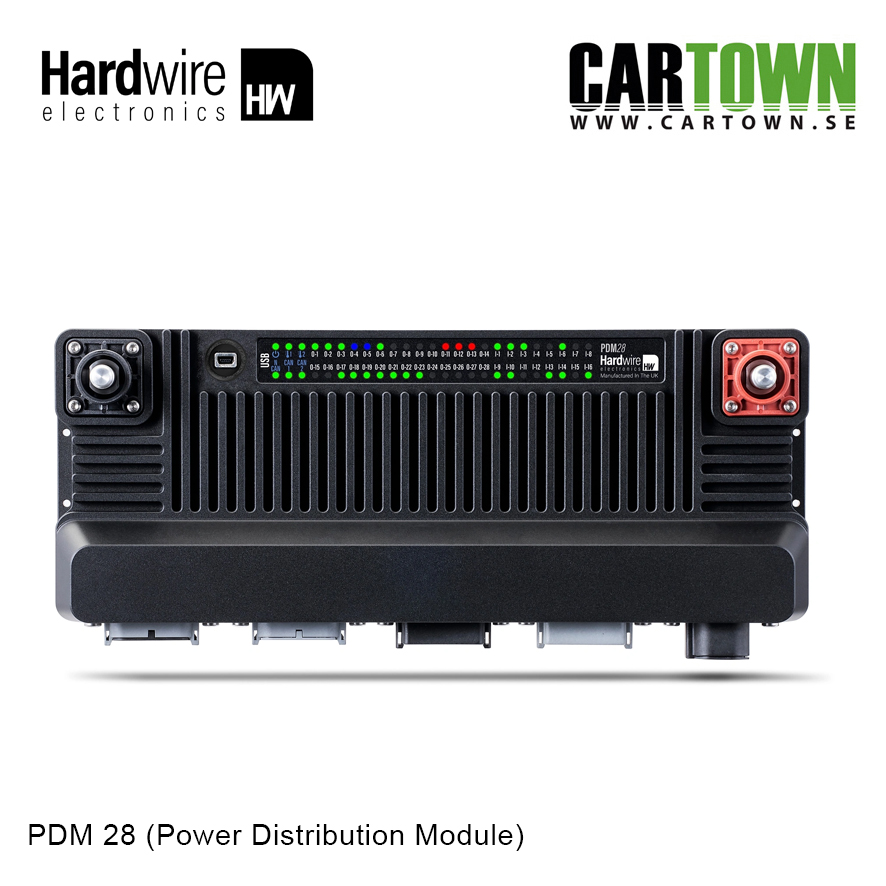

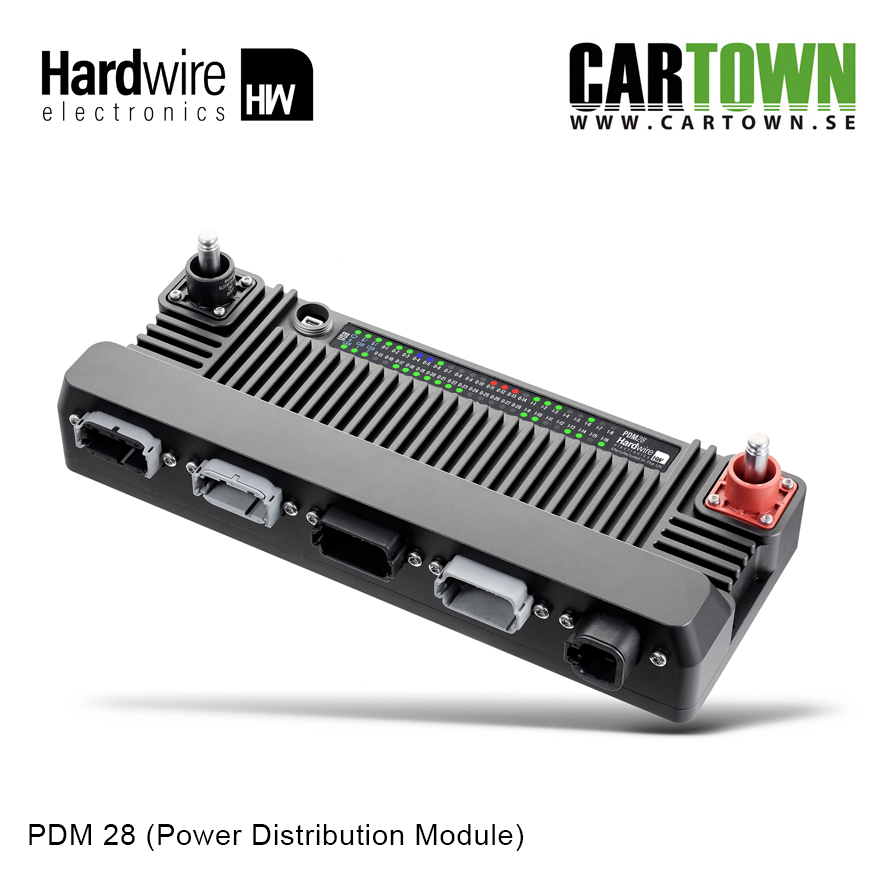

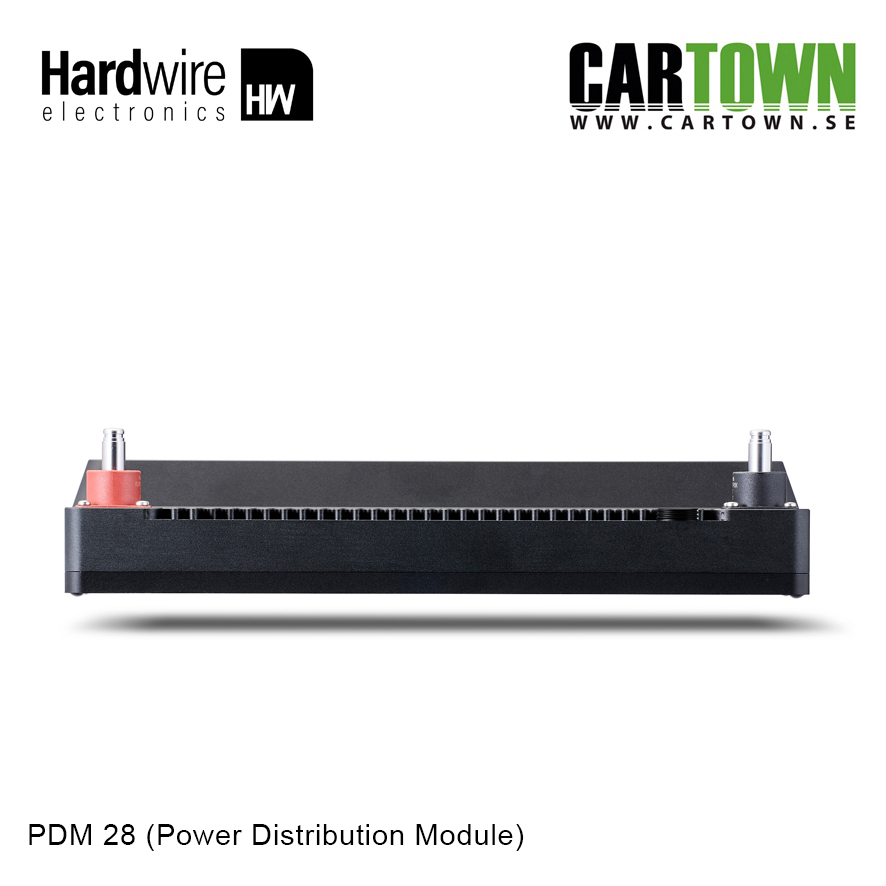

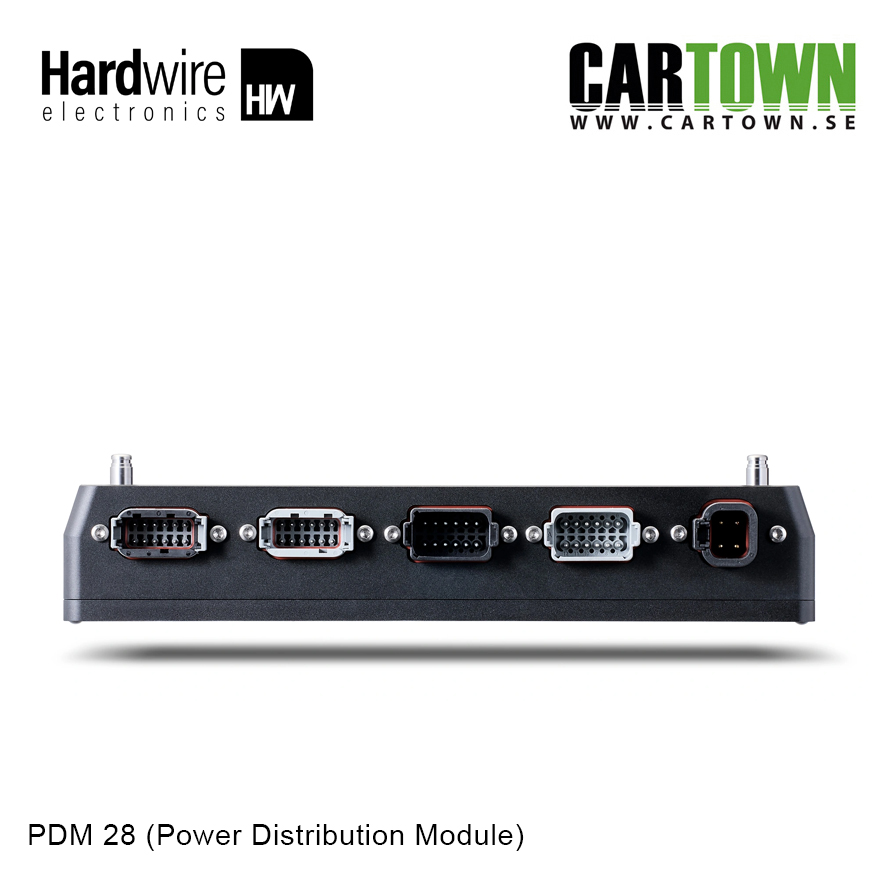

PDM 28 Power Distribution Module 16in/28out

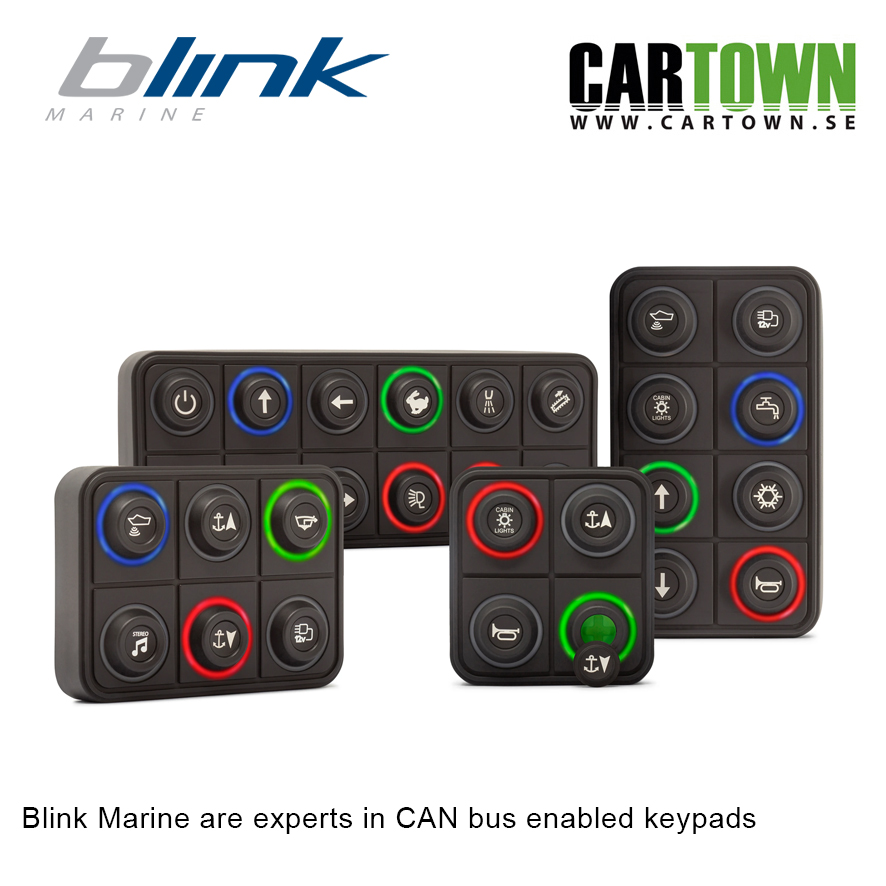

Digital Elcentral/microcontroller till ditt fordon PDM28 från Harwire Denna box är helt oslagbar, du kan ansluta både analoga knappar och Can/Lin knappsatser från flera olika tillverkare. Men väljer du ex BlinMarine så styr du färgval, om knappen ska vara on/off eller momentan, om det ska vara fördröjning, eller stängas av efter en viss tid, oändligt med möjligheter. Knappsatser köpes separat. Analysera Livedata Datalogging CanBus Analysering En PDM (Power Distribution Module är en enhet som används för att ersätta konventionella reläer och säkringar i fordonets el-system. PDM-enheten tar signaler från fysiska knappar eller analoga spänningar och ger ström till olika elektroniska enheter som till exempel värme/kylfläktar, bränslepumpar, strålkastare mm. Strömmen på varje enhet övervakas kontinuerligt. Om den uppmätta strömmen är för hög på grund av något fel stänger PDM av respektive utgång för att förhindra ytterligare skador på kabelhärvan eller den anslutna komponenten. PDM:en kan sedan försöka återansluta igen för att se om felet har åtgärdats. Smidigare än så här blir det inte. Vad ingår: PDM28 5x Deutch DT-kontakter + stift (stämplade) USB-minne med PDM-programvara och instruktioner förinstallerade USB-kabel M8 ringterminal & gummiskydd Fördelar jämfört mot säkringar och reläer: Förenklar inkopplingen kraftigt och minskar antalet komponenter. Minskar vikten på det elektriska systemet. Ger ökad tillförlitlighet jämfört med traditionella system med mekaniska reläer. Solid state teknik tar bort problemet med reläkontaktkorrosion och reläer som studsar i applikationer med mycket vibrationer, vilket gör dessa moduler utmärkta i fordon och båtar. Smarta funktioner som indikator- och torkarmotorlägen tar bort behovet av extra styrenheter, helt oslagbart. Aktuell ström kan övervakas och loggas för att förebyggande upptäcka fel på anslutna enheter Allmänna funktioner: Storlek: 317x123x57mm Vikt: 615g Arbetstemperatur: -55 ° C till 90 ° C (-67 ° F till 194 ° F) Konstruktion: Glasfiberarmerad plast IP-klass: IP67 Kontaktdon: 2x DTM 12-Pin, 2x DT 12-Pin, 1x DTP 4 Pin. Uppdateringshastighet: Upp till 2000Hz Ingånsspänning upp till 24 volt Ingångar: 16 analoga ingångar, som också kan fungera som digitala ingångar Mätområde: Varje ingång kan mäta mellan 0V-6V Mätupplösning: 10-bit, eller 0,01V Skydd: Helt skyddad för ingångsspänningar från -24V till 40V Funktioner: Konfigurera som aktiv hög eller låg. Konfigurerbar hysteresspänning. Momentan eller dubbeltryck funktion. Utgångar: 4x High/Low side, reverse current blocking outputs, capable of supplying 30A continuous and 100A Peak. 6x High/Low side, reverse current blocking outputs capable of supplying 20A continuous and 80A Peak. 18x High/Low side outputs capable of supplying 20A continuous and 80A Peak. 200A combined output maximum current Steg för utgångsström kan väljas i 100mA (0.1A) upplösning. Skydd: Varje utgång har överström, övertemperatur, lastdump och omvänd polaritetsskydd. 5V: En 5V, 500mA utgång för matning av externa sensorer/Hardwire electronic CAN knappsats Tilläggsfunktioner: Utgångarna kan konfigureras för att hålla på under en viss tid efter att ingången har tagits bort, användbart för termofläktar. Utgångar kan omstartas flera gånger efter att överström upptäcks. Dataloggning: Lagring: 128 MB inbyggt flashlagring för loggning av PDM-data Hastighet: 0,1 Hz till 50 Hz Visning: Data kan laddas ner och visas via Hardwire Electronics PDM-konfigurationsprogramvara Funktioner: Utgångsfunktioner: Varje utgång kan växlas med en användardefinierad funktion Logiska Funktioner: AND, OR, NOR, XOR, NAND, NOR, >, > =, <, <=, Equal, Not Equal Blåtand: Version: Bluetooth v4.0 App: Tillgänglig i framtida programuppdateringar USB: Typ: USB 2.0-kompatibel Mini-B Drivrutin: för Windows CAN Bus Gränssnitt: 1x CAN2.0A / B Busshastighet: 50 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 1000 kbps Ingångs stream: 40 ingångar, helt anpassningsbar variabel tolkning med bitmaskering och matematiska funktioner. Ett antal CAN-konfigurationsfiler är tillgängliga för kommunikation med de vanligaste styrboxarna. Utgångs stream: 15 utgångar, helt anpassningsbar CAN-ram med matematiska funktioner. ​1x LIN Bus interface Import and export LDF Files Control and communicate with OEM sensors and actuators.
